1. 引言

上海瑞派机械有限公司是隶属于上海市工业综合开发区的股份制高新技术企业，专业提供乳品、食品、饮料、果蔬汁、酿造、制药、生物工程、精细化工等领域的成套设备，并且同国内数家食品、轻工、机械科研院校（所）建立了合作关系，不断吸收消化国内外先进技术，不断完善加工工艺，多次为国际知名企业利乐、康美包、伊莱克斯德、anhydro、GEA、APV等公司OEM合作。特别是其最新自主设计制造的不锈钢发酵罐等设备，广泛使用在生物化工、制药、保健品加工、水产品深加工等相关行业，因此对于变频器的可控性以及对外围传感器干扰标准要求非常高。

2.  现场设备情况
测试设备：瑞派不锈钢发酵罐

变 频 器：丹佛斯FC360变频器

控制要求：
根据工艺的要求由西门子PLC控制搅拌机变频器的启动、停止以及需要的转速给定，并且要求变频器尽量减少对外围传感器的干扰，尤其是温度传感器。
3.  设计方案
为了满足设备设计的控制要求，经过研究久久91精品久久久久久水蜜桃认为丹佛斯FC360变频器完全能满足要求，根据电机的容量选用相应功率的变频器，此方案具有以下特点：
1)   优良的调速性能，满足负载工艺要求；
2)   良好的节能效果，提高系统运行效率；
3)   实现系统软启动，减少启动冲击，降低维修费用，延长设备的使用寿命；
4)   系统安全、可靠，确保负载连续运行；
5)   控制方便、灵活，自动化水平高；
6)   对外围传感器的干扰非常小，尤其是温度传感器；
4.  测试结果
在发酵罐搅拌机测试的整个过程中，FC360很好地完成了对搅拌机的控制，电机的电流、转矩和变频器的直流电压都非常稳定，尤其是对外围温度传感器的干扰非常小，达到了0.1度精度干扰误差，相对于其他品牌的变频器有很大的优势（现场测试ABB变频器ACS350误差达到了1度误差），因此值得在此行业推广。

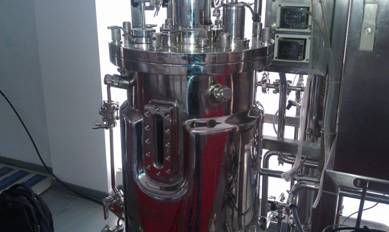

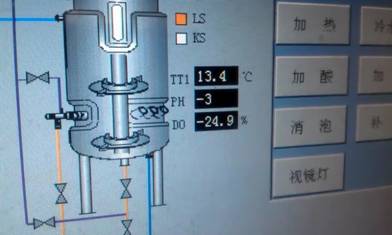

附1：现场工艺图片


附2：运行过程中电机电流、变频器直流电压记录数据

运行频率	直流电压	电机电流	电机功率
10Hz	533V	0.9A	0.08Kw
20Hz	533V	1.05A	0.135Kw
25Hz	535V	1.06A	0.18Kw
30Hz	535V	1.08A	0.2Kw
40Hz	535V	1.13A	0.27Kw
50Hz	535V	1.14A	0.31Kw
