        丹佛斯FC102变频器HVAC应用全型号选型指南

        时间：2026-09-01    作者：久久91精品久久久久久水蜜桃变频    点击：次
        丹佛斯VLT® HVAC Drive FC102系列变频器是一款通过全球网络提供支持的专用型变频器，将灵活性与高效率集于一身，可最大限度减少 HVAC 应用中的总系统与使用寿命成本。

        VLT® HVAC Drive 作为采暖、通风与空调系统的主要变频器，配有所有主要供应商提供的异步与永磁电动机，是效率极高的解决方案。独立于电机的变频器可以安装在任何风扇或泵系统中，并可多年可靠运行且无需任何维护。

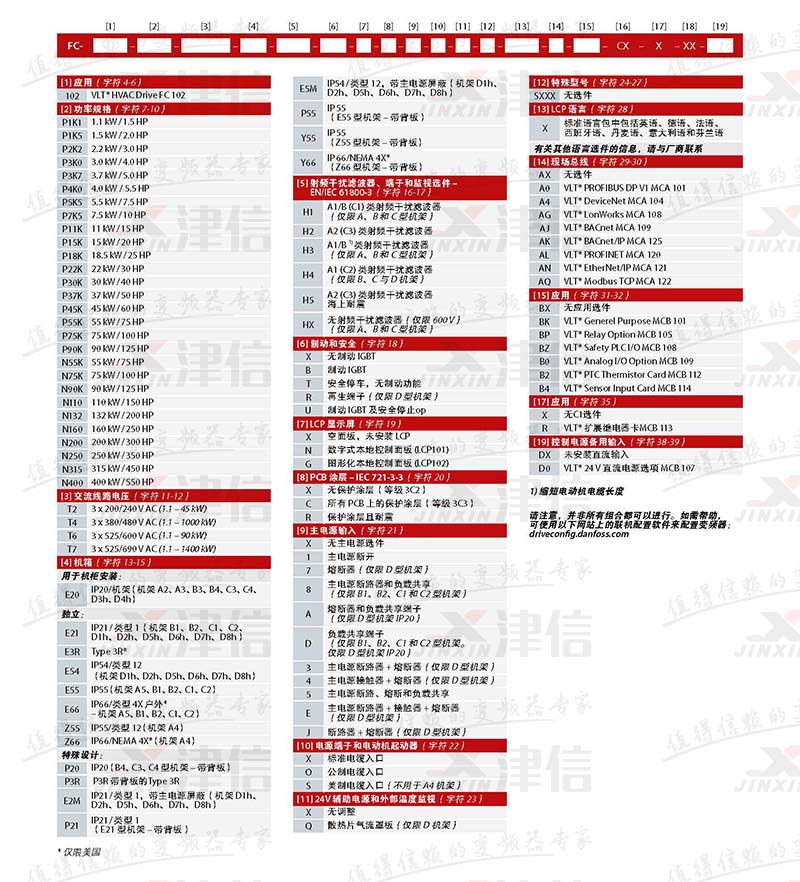

        一、订货代码
        FC 102 采用 19 位模块化订货代码（如 FC-102-N315-T4-E20-H1…），从左至右依次定义：应用系列（102）、功率段（P1K1～N400）、电网电压（T2/T4/T6/T7）、机箱与防护等级（E20～E66）、EMC 滤波器等级（H1～H5）、制动/安全选项、LCP 显示类型、PCB 涂层、主电源端子形式、电机起动器配置、现场总线（PROFIBUS/BACnet/PROFINET 等）及 I/O 扩展选件。用户可按功能需求逐位组合，实现从 1.1 kW 到 400 kW 的精准定制。

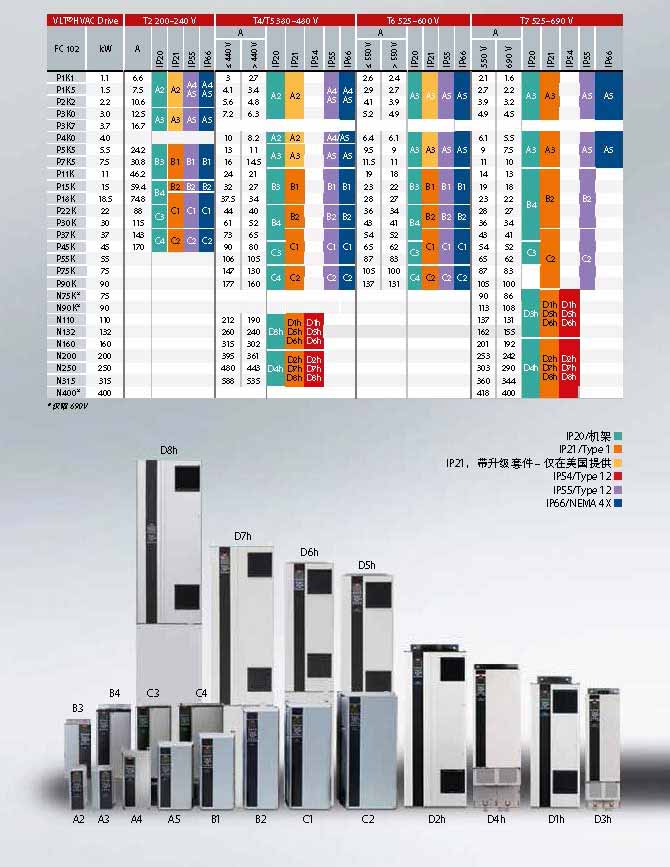

        二、功率和机箱
        功率覆盖 1.1 kW～400 kW（标准段最高 1.4 MW），机架从 A2 延伸至 D8h 共 20 种规格。以 315 kW/400 V（N315）为例，输出电流 588 A（380–440 V），匹配 D3h/D4h 或 D5h～D8h 机箱；防护等级可选 IP20（机柜安装）、IP21、IP54、IP55 及 IP66。

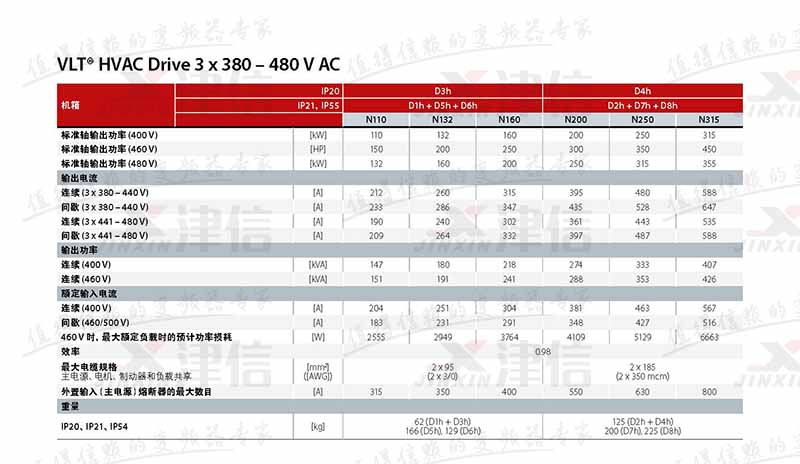

        三、电源输出功率
        变频器支持四档交流输入：200–240 V、380–480 V、525–600 V 与 525–690 V（均允许 ±10% 波动），50/60 Hz；全系列标配内置直流电抗器与 EMC 滤波器，位移功率因数＞0.98，谐波抑制符合 EN 61000-3-12。输入侧允许 1–2 次/分钟的电源切换

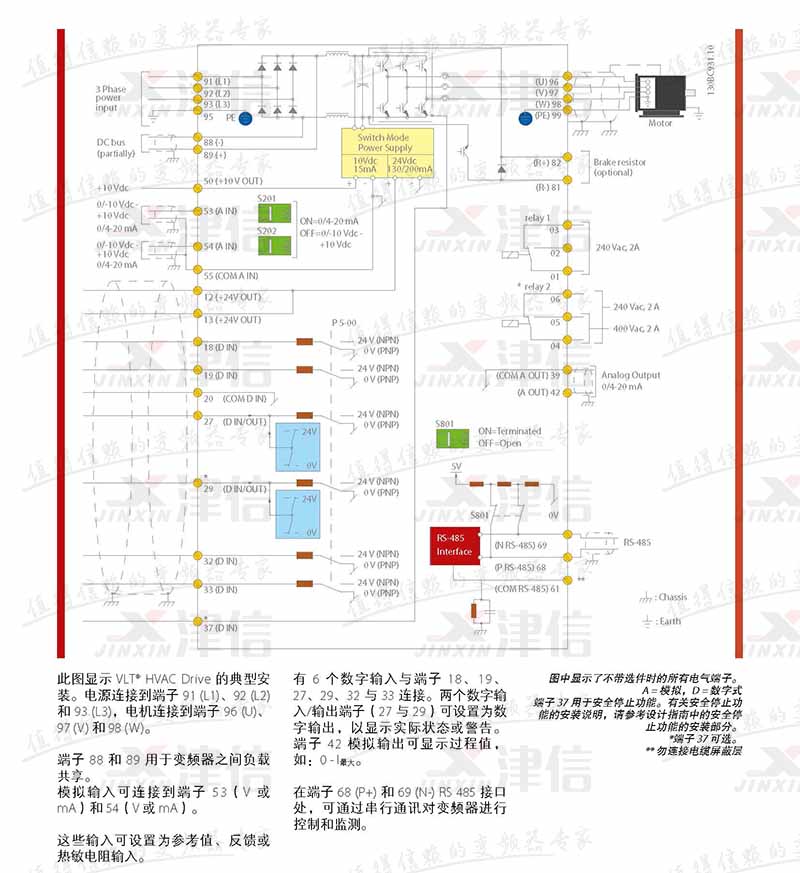

        四、接线图
        主电源接端子 91/92/93（L1/L2/L3），电机接 96/97/98（U/V/W），PE 分别接 95/99；直流母线 88/89 可用于负载共享，制动电阻接 81/82。控制侧：模拟给定经端子 53/54 输入（通过控制卡开关 S201/S202 切换电压/电流模式），55 为模拟公共端；数字输入 18/19/27/29/32/33 支持 PNP/NPN，20 为数字公共端。标配继电器输出 01-03/04-06、模拟输出 42/39，RS-485 通讯接 68/69/61；无需额外组件即可驱动最长 150 m 屏蔽电机电缆。
