        丹佛斯VLT2800系列变频器的闭环过程控制功能

        时间：2018-02-08    作者：久久91精品久久久久久水蜜桃变频    点击：次
        一、 概述：
        丹佛斯 VLT2800 系列变频器具有响应时间快、功能强大等特点，通过内置的单回路过程 PID
        调节器，可以实现恒压力、恒温度、恒流量等过程控制功能。

        二、   接线：
        （以四极电动机为例，由电位器给定转速信号）：
        图一、91品91久久久久久水蜜桃闭环过程控制功能框图

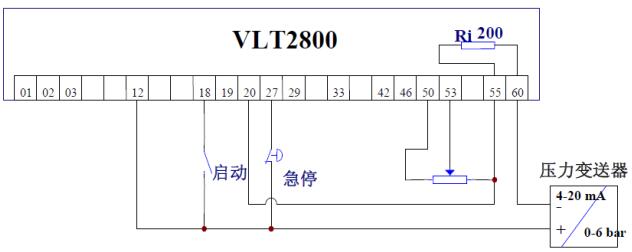

        图二、VLT2800 变频器闭环过程控制典型接线图

        三、   变频器参数设置：
        参数号码 参数名称 出厂值 [代码] 设定值 [代码]

        100        		 控制方式选择 开环速度控制  [0] 闭环过程控制  [3]

        201        		 输出频率下限
        0 Hz
        0 Hz

        202        		 输出频率上限
        132 Hz
        50 Hz

        204        		 最小给定值
        0 Hz
        0 bar

        205        		 最大给定值
        50 Hz        		 最大压力值（6） bar

        215        		 预置给定 1
        0.00 %        		 内置压力给定时用

        308        		 模拟量输入端子 53 参考  [1] 参考  [1]

        309        		 端子 53，最小标度
        0 V
        0 V

        310        		 端子 53，最大标度
        10 V
        10 V

        314        		 模拟量输入端子 60 无功能  [0] 反馈  [2]

        315        		 端子 60，最小标度
        0 mA
        4 mA

        316        		 端子 60，最大标度
        20 mA
        20 mA

        414        		 最小反馈值
        0
        0.00bar

        415        		 最大反馈值
        1500        		 最大压力值（6） bar

        416        		 给定/反馈信号单位
        %    [1]
        Bar    [4]

        437        		 过程 PID 常规/逆向控制 常规  [0] 常规  [0]
        （制冷时改为逆向 [1] ）

        438        		 过程 PID 抗积分饱和 起作用  [1] 起作用  [1]

        439        		 过程 PID 启动频率
        0.00 Hz
        15.00 Hz

        440        		 过程 PID 比例增益
        0.01
        0.3

        441        		 过程 PID 积分时间
        Off
        8 s

        442        		 过程 PID 微分时间
        0
        0 s

        443        		 过程 PID D-增益极限
        5
        5

        444        		 过程 PID 低通滤波时间
        0.02
        0.02 s
