一、 编码器选型：
如果编码器信号直接接变频器 32、33 端子，请使用 24VDC、推挽电压输出 HTL 逻辑电平 的 A/B 相增量编码器

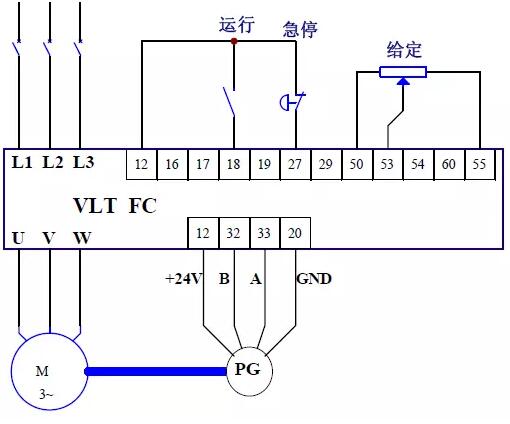

二、 接线：



1.   准备工作
 首先接好线，将变频器参数 P1-01 设置为：[1] VVCPLUS 控制；将变频器参数 P1-00 设 置为：[0] 开环速度控制；将变频器参数 P1-62 设置为：0。

2.   校正电机转向
用手动模式（按面板上的“Hand On”键）启动电机，并设置电机转速为正的 100 rpm， 检查电机的转向是否正确。如果电机转向与所需要的机械正转方向不一致，将变频器 到马达的动力线的任意两相线对调即可。

3.   校正编码器方向
 用手动模式（按面板上的 Hand On 键）启动电机，并设置电机转速为正的 750 rpm， 观察变频器参数 P16-57。
假如 P16-50 的读数比 750 rpm 稍小，说明编码器反馈正常；
假如 P16-50 读数为 0，说明编码器信号未接收到，检测编码器及编码器的接线； 假如 P16-50 读数为负值，说明电机的正向与编码器的正向不一致的，关电，将端子
32、33 上的 A、B 相信号对调一下。
 假如 P16-50 读数与 750 rpm 相差较大，说明参数设置不正确，请重新核对电机和编 码器参数设置。

4.   试运行
将变频器参数 P1-01 恢复为：[3] 磁通矢量带反馈，开机试运行。
